Cage HDD 3.5" 4 baies

Modele OpenSCAD parametrique avec cage ajouree, quatre caddies extractibles et trous prevus pour rondelles caoutchouc d'isolation de disques durs.

Telecharger le ZIP complet Cage STL Caddy STL

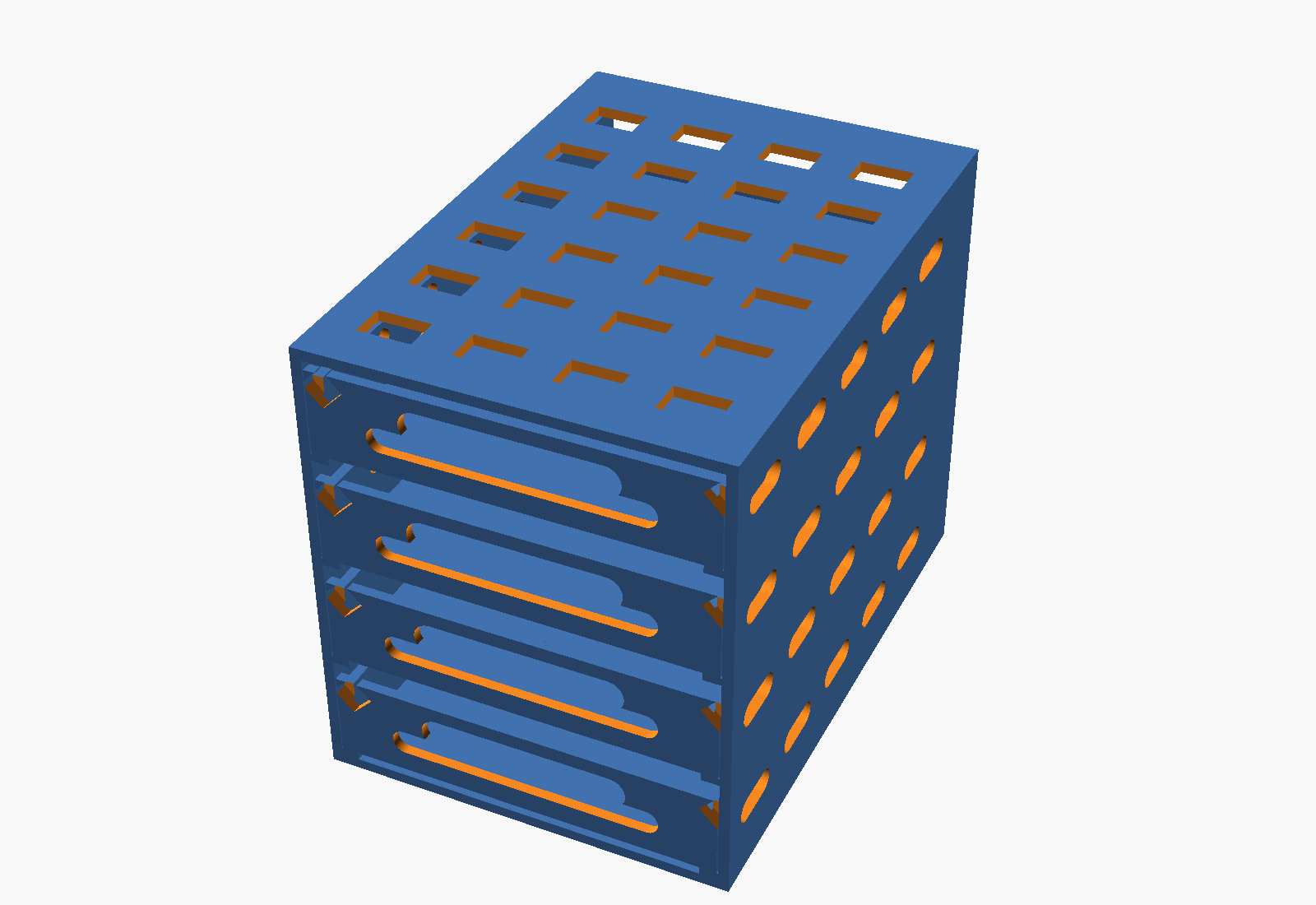

Rendu OpenSCAD de la cage HDD 4 baies

Dimensions approx.

Cage114.7 x 163.0 x 129.8 mm
Caddy108.0 x 161.0 mm
Jeu rails0.35 mm par cote

Fichiers

hdd-4bay-caddy.zipTout le projet
hdd_4bay_caddy.scadSource parametrique OpenSCAD
cage.stlA imprimer une fois
caddy.stlA imprimer quatre fois
assembly_preview.stlApercu assemble
README.mdParametres et notes d'impression

Avant impression finale, mesure les rondelles caoutchouc. Les parametres importants dans le fichier OpenSCAD sont grommet_hole_d, grommet_recess_d et caddy_slide_clearance.
